MC20
JIS規格：VC-40
特徴
耐凝着、耐摩耗性が抜群の超硬素材。軟質金属(純鉄・純銅)加工用に開発した材種で低Co化、Co相の強化と特殊WCの使用により軟質金属との親和性を抑制し、優れた耐摩耗性と耐食性を有します。
MC20が搭載される設備
| プレス加工機 | 切断機 |
| マルチフォーミングマシン | 粉砕機 |
MC20の用途
| パンチ・ダイ | ハンマー |
| チャック | 切断刃 |
MC20で生産される部品
| バネ | 時計部品 |
| 半導体PGA | 放熱板・熱交換器 |
| ヒートシンク・放熱フィン | リチウムイオン電池用電極材 |
MC20の特性
| 耐摩耗性 | 耐腐食性 |
| 高：純鉄・純銅加工性 一般的負荷 ≦1.0 | ステンレス加工性 一般的負荷 ≦0.8mm |
| アルミニウム加工性 重負荷 ≦2.0 | 耐凝着性 |
MC20を使用した課題解決事例
-
真鍮絞り金型の破損の改善
- 搭載先設備： プレス加工機
- 用途： ダイ
- 課題： 短寿命 破損
- 超硬素材： MC20
-
リベットカシメ用ポンチの焼き付きの改善
- 搭載先設備： プレス加工機
- 用途： カシメパンチ
- 課題： 短寿命 早期焼付
- 超硬素材： MC20
- 従来素材： G3
-
銅材+樹脂材の複合材料加工における早期摩耗の改善
- 搭載先設備： プレス加工機
- 用途： パンチ
- 課題： 短寿命 早期摩耗
- 超硬素材： MC20 KD10
- 従来素材： KD20
-
SPCC抜き用パンチの材種変更による寿命向上 （完全非破壊での摩耗状態継続調査）
- 搭載先設備： プレス加工機
- 用途： パンチ
- 課題： 短寿命
- 超硬素材： MC20
- 従来素材： VM-50
-
SPCC絞り加工金型摩耗の改善
- 搭載先設備： プレス加工機
- 用途： ダイ
- 課題： 短寿命 凝着摩耗
- 超硬素材： MC20
- 従来素材： VM-40
-
鉄系材料の焼き付きの改善
- 搭載先設備： プレス加工機
- 用途： パンチ
- 課題： 短寿命 早期焼付
- 超硬素材： MC20
- 従来素材： G3

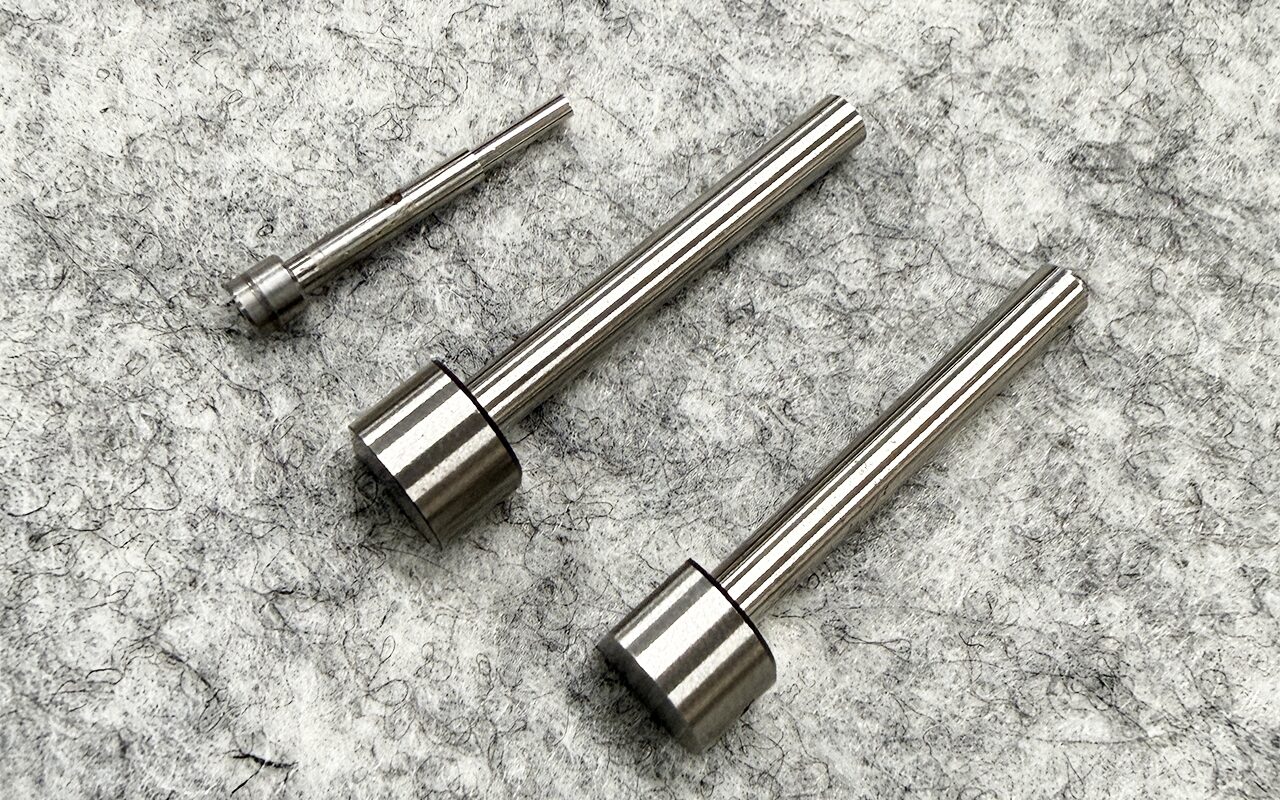

MC20を使用した超硬製品
その他の特徴
物理的特性
| 当社材種記号 | 硬度 (HRA) | 抗折力[GPa] | Co [％] |
|---|---|---|---|
| MC20 | 90.0 | 2.8 | 6 |
| 参考：G3 | 90.0 | 2.7 | 8 |
従来材の問題点
超硬合金中のCoと軟質金属の親和性大
▼
超硬合金中のCoの脱落
▼
金型の損傷
■銅との反応性比較 (EPMAによる面分析)
粉体中心部に銅線を入れて、焼結後HIPを施した試験片の断面を示します。
・棒グラフは銅の濃度を表します
MC20では、銅を示す白色部分が中央に固まっており、Ｇ4と比較して銅の拡散が抑制されていることが分かります。
