KD20
JIS規格：VF-40
特徴
KD種の中で最もスタンダードな材種。当社の出荷重量の半分を占める人気材種です。
KD20が搭載される設備
| 粉末成形機 | プレス加工機 |
| 切断機 | マルチフォーミングマシン |
KD20の用途
| ダイ・パンチ・コア・ストリッパー | 曲げパンチ・曲げダイ・シェービングパンチ |
| カッター・ガイド・搬送レール・チャック爪 | ロータリーカッター |
KD20で生産される部品
| 端子、半導体リードフレーム、LED | 不織布 |
| 放熱板、ヒューズ、抵抗器 | ギア・バルブシート |
| 乾電池・正極缶・負極缶、電池材料 |
KD20の特性
| 耐摩耗性 | 耐チッピング性 |
KD20を使用した課題解決事例
-
アルミ材のカシメにおける焼き付きの改善
- 搭載先設備： プレス加工機
- 用途： カシメパンチ
- 課題： 早期焼付 短寿命
- 超硬素材： KD20
- 従来素材： EF20
-
カーボン粉の圧粉体成形における早期摩耗の改善
- 搭載先設備： 圧粉機
- 用途： モールドダイス モールドダイス
- 課題： 早期摩耗 短寿命
- 超硬素材： KD20
- 従来素材： G3
-
黄銅+Snメッキ材抜き加工での寿命向上提案
- 搭載先設備： プレス加工機
- 用途： ダイ
- 課題： 短寿命
- 超硬素材： KD10
- 従来素材： KD20
-
原因不明の連続金型早期破損の対策
- 搭載先設備： プレス加工機
- 用途： パンチ
- 課題： 破損 短寿命
- 超硬素材： KD20
- 従来素材： VF-40
-
リン青銅打ち抜き早期摩耗の改善
- 搭載先設備： プレス加工機
- 用途： ダイ
- 課題： 早期摩耗 短寿命
- 超硬素材： KD20
- 従来素材： VF-40
-
原因不明の金型早期摩耗の改善①
- 搭載先設備： プレス加工機
- 用途： パンチ
- 課題： 原因究明 短寿命
- 超硬素材： KD20
- 従来素材： VC-50
KD20を使用した超硬製品
その他の特徴
物理的特性
| 当社材種記号 | 硬度 (HRA) | 抗折力 [GPa] | Co量 [％] |
|---|---|---|---|
| KD05 | 92.0 | 3.2 | 8 |
| KD10 | 91.0 | 3.4 | 10 |
| KD20 | 90.0 | 3.7 | 13 |
| KD30 | 89.0 | 3.7 | 16 |
| KD40 | 88.0 | 3.7 | 19 |
| KD50 | 84.5 | 3.0 | 28 |
| 参考：G3 | 90.0 | 2.7 | 8 |
| 参考：G2 | 91.0 | 2.5 | 6 |
KD種の加工と耐摩耗性の関係
耐チッピング特性
プロファイル研削逃げ面のチッピング状態比較
機械的特性（HRA硬度と抗折力）

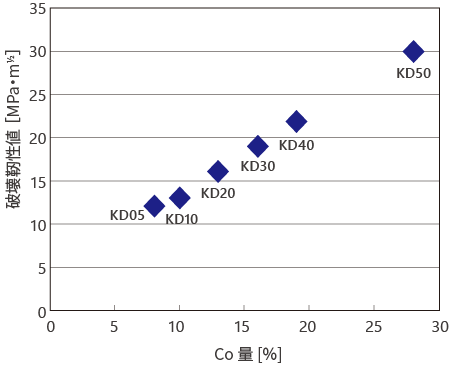

機械的特性（破壊靭性値）
